Industriemanipulatoren und Industriegreifer

COIL-Handling von STRÖDTER

So heben Sie Rollen ergonomisch!

Coils und Rollen handhaben und umlagern
Zuverlässige Greifertechnik und Gerätesysteme!
Praxisbewährte Coilgreifer und Rollengreifer vom Profi!


Beispielvideos bei Youtube



Rollenhandling-Manipulator
Coilhandling-Manipulator

STRÖDTER-Handhabungs-Manipulatoren haben sich über viele Jahre hinweg als zu­verlässige Lö­sung­en für die Hand­hab­ung von auf­ge­wick­elten Mat­erial­ien be­währt. Hier­zu zählen Coils, Spalt­bänder und Spulen aus unter­schied­lichen Mat­erial­ien wie Pap­ier­fol­ien, Kunst­stoff­fol­ien, sowie Met­all­fol­ien aus Kup­fer, Stahl und Edel­stahl. Der Ein­satz­bereich er­streckt sich dabei bis zu Lasten von 600 kg.

In An­bet­racht des Rol­len­ge­wichts (Coil­ge­wicht), Durch­messers und der Breite, sowie den spez­ifi­schen An­forder­ungen der Pro­dukt­ion an die Hand­habung der Rol­len (Coils), bietet STRÖDTER eine Viel­zahl pas­send­er Mani­pulat­oren­typen als Kom­plett­systeme an. Diese sind mit spez­iell ent­wick­elten Rol­len­grei­fern und Schwenk­an­trieben aus­ge­stat­tet, um eine ef­fiziente und präzise Hand­habung zu ge­währ­leist­en.

Die Mani­pulat­oren von STRÖDTER dienen als un­verzicht­bare Hebe­mittel in der indust­riel­len Fert­ig­ung und er­mög­lichen es Un­ter­nehmen, ihre täg­lichen An­forder­ungen an das Heben und Trans­port­ieren von Folien­rollen ef­fiz­ient zu be­wält­igen.

Folienrollenhersteller

Be­sonders für Folien­rollen­her­steller und -verarbeiter, die täg­lich mit dem Heben und Trans­port­ieren von vielen Tonnen Rollen­gewicht kon­front­iert sind, sind die STRÖDTER Hand­habungs-Mani­pulat­oren von ent­scheid­ender Be­deut­ung. Ein typ­isches Szen­ario ist beispiel­sweise das Ab­nehmen von auf Rollen­breite ge­schnitt­enen Rollen von der Wickel­welle an den Folien­rollen-Wickel­maschinen. An­schließ­end müssen diese Rollen zur Ab­lage auf eine Trans­port­palette von der hori­zont­alen Lage in die vert­ikale Lage um 90° ab­ge­schwenkt werden. Die präzise und zu­verläs­sige Hand­habung durch STRÖDTER-Hand­habungs-Mani­pulat­oren unter­stützt Unter­nehmen in diesem an­spruchs­vollen Produktions­pro­zessen.

Manipulatorentypen

  • Standsäulen-Gelenkarm-Manipulator mit pneu­matischen oder elektro-hydraul­ischen An­trieb­en für Einzel­arbeits­plätze

  • Hub­achsen-Mani­pulat­oren (schienen­verfahrbar) mit ROLLYX-Aluminium-Leicht­lauf­schiene­nbahnen für große Hallen­bereiche

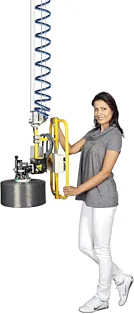

STRÖDTER Handhabungs-Manipulator (Seilbalancer) als Hebehilfe für Spulen STRÖDTER Handhabungs-Manipulator für das Coilhandling

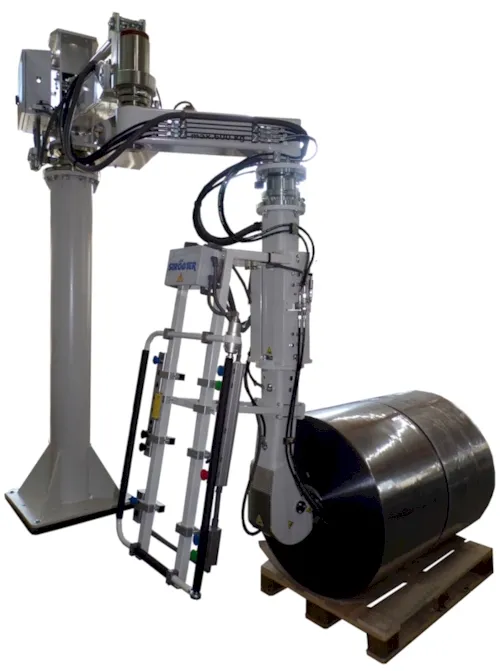

Bsp.: Industrie­mani­pulator als hyd­raul­ischer Knickarm‑Balancer "VIGO‑MAT" für 600 kg schwere Folien­rollen als Hebehilfe

Rollengreifertypen

  • Dorn­spanner für alle Wickel­hülsen (Papier­hülsen oder Kunststoff­hülsen) Bohr­ungen z.B. Ø 3", 4", 6" sowie größere oder kleinere Hülsen­bohr­ungen. Die Dorn­spanner sind auch als Kombi-Dorn­spanner für unter­schied­liche Wickel­hülsen-Durch­messer liefer­bar.

  • Rollen (Coils) mit Mat­erial­ien, welche sich un­ge­wollt schnell selber lösen (teles­kop­ieren), er­halten Zusatz­spann­vorricht­ungen um Rollen­teleskop­ierung zu ver­hind­ern.

  • Zum An­docken der Rollen­greifer an die Wickel­wellen von Rollen­wickel­maschinen, Rollen­schneide­maschinen, Rollen­spalt­maschinen liefert STRÖDTER spez­ielle An­dock­vor­richt­ungen.
Folien­verarbeiter müssen zur Her­stell­ung von Ver­pack­ungen die vom Her­stel­ler ge­lief­erten Folien­rollen auf­nehmen, um 90° aus der Flach­lage auf­schwenk­en und zum Ab­rol­len der Folie auf ein Ab­wickel­dorn auf­schieben. STRÖDTER Hand­habungs­technik be­lief­ert seit vie­len Jahren nam­hafte Her­stel­ler und Ver­arbeit­er von Folien mit Rollen-Hand­habungs­mani­pula­toren. Mit den Rollen-Mani­pulat­oren können die Rollen mit einem Rollen-Greif­spanner in der Wickel­hülse ge­grif­fen werden und mit einer kraft­betrieb­enen Schwenk­vor­richtung ge­schwenkt werden. Die Rollen­hand­hab­ung geht mit dem Mani­pulator sehr einfach, schnell und damit wirt­schaft­lich. Die gleiche Technik ist auch für die Hand­habung von Rollen aus anderen Materialien im Einsatz. Auch für das Stahl-Coil­handling (Spalt­band) wird diese Technik ein­ges­etzt.

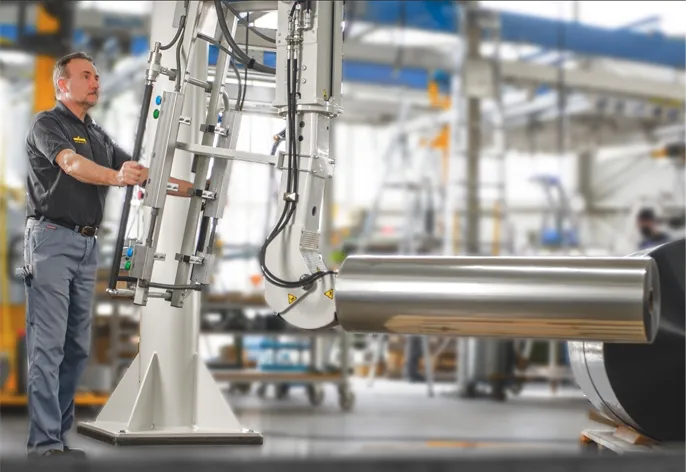

STRÖDTER Handhabungs-Manipulator zum Handling von Rollen und Coils mit einem Coilgreifer

Foto: STRÖDTER Handhabungsmanipulator für Rollenhandling

STRÖDTER Coil Hebehilfen und Handhabungs-Manipulatoren

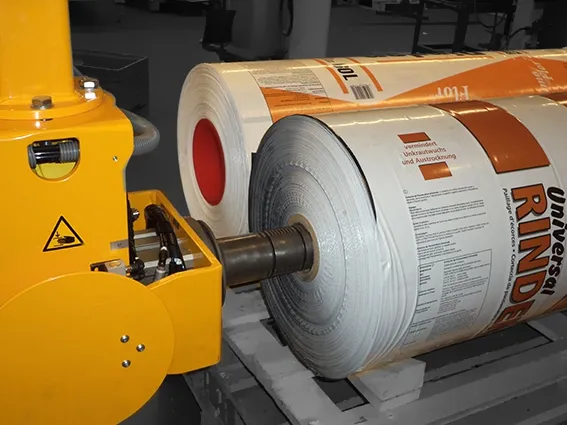

Foto: STRÖDTER Greifer mit Dornspanner

STRÖDTER Handhabungs-Manipulator (Hebehilfe) für Folienrollen

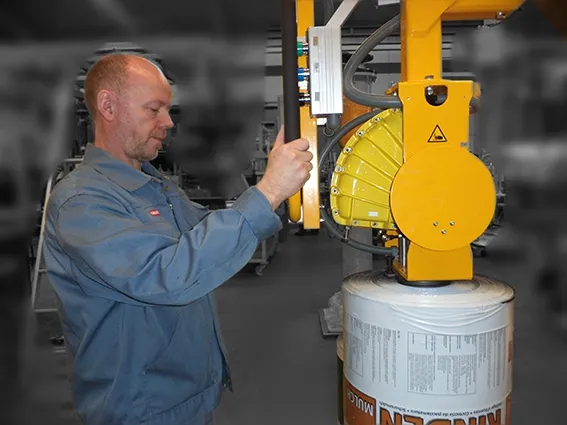

Foto: Werker bei der Rollenaufnahme



Schweben ist besser als Heben!
Handhabungs-Manipulatoren von STRÖDTER
Systemlieferant für Hebehilfen im B2B

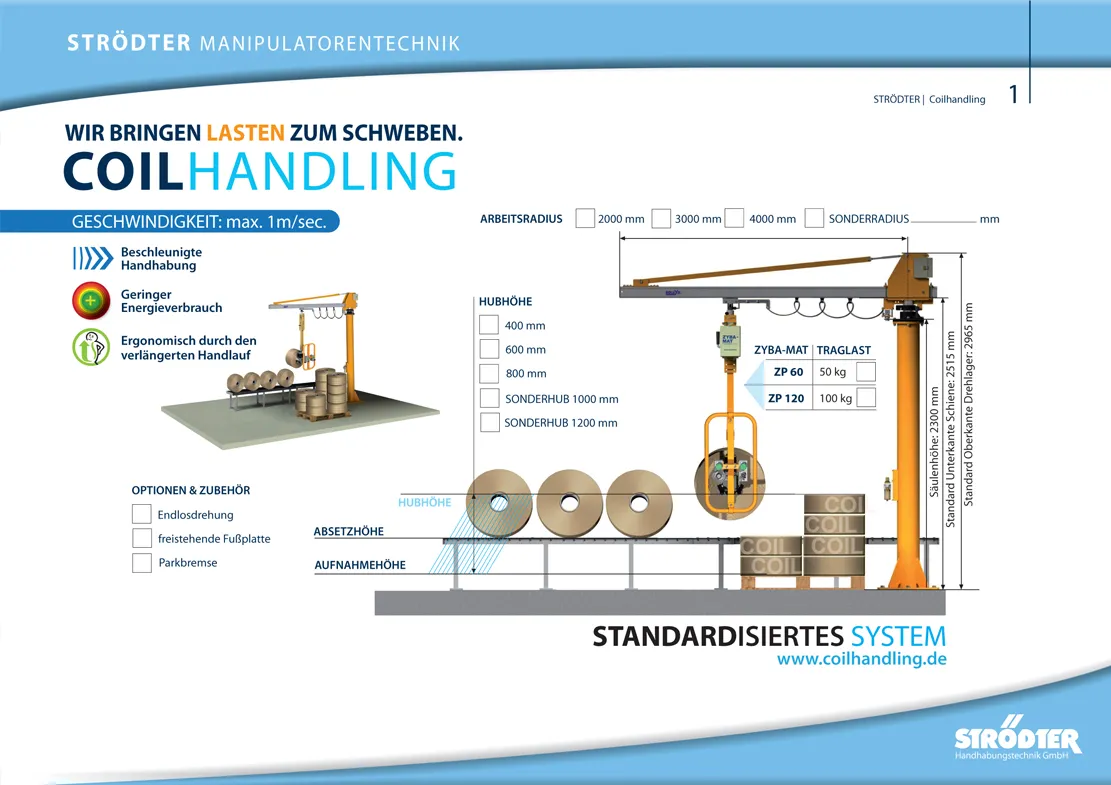

COIL-Handling Seite 1 der STRÖDTER Produktseite

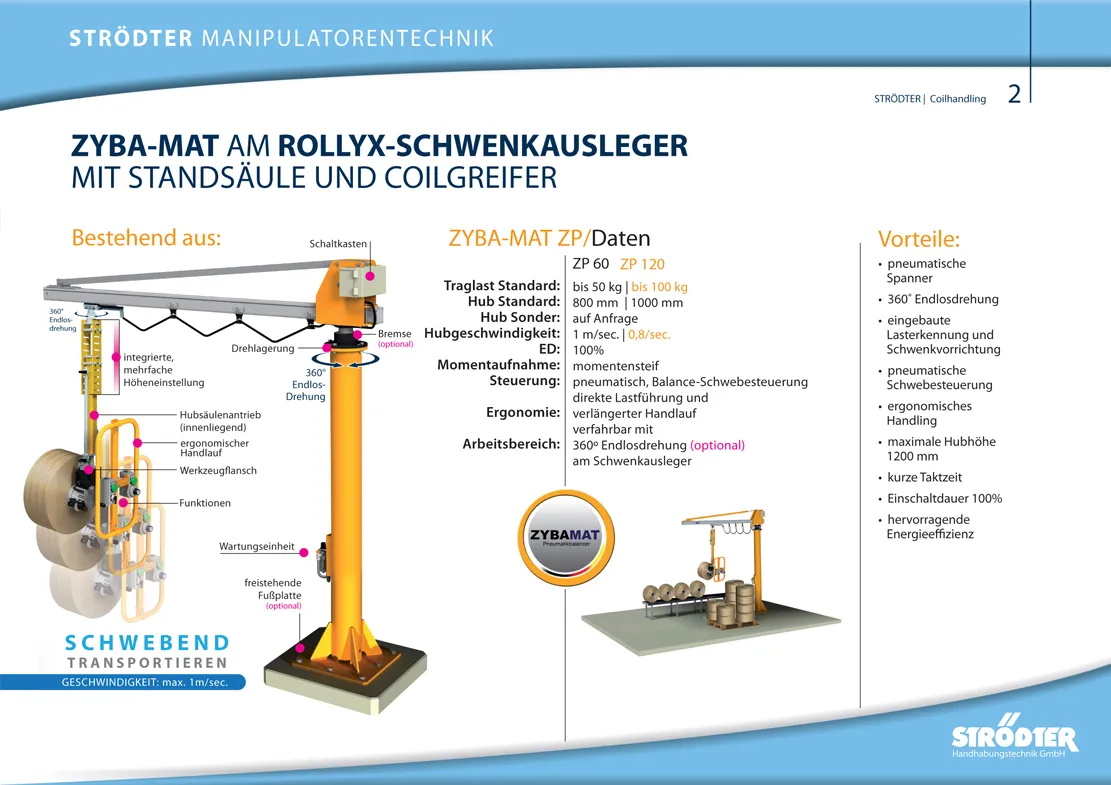

COIL-Handling Seite 2 der STRÖDTER Produktseite

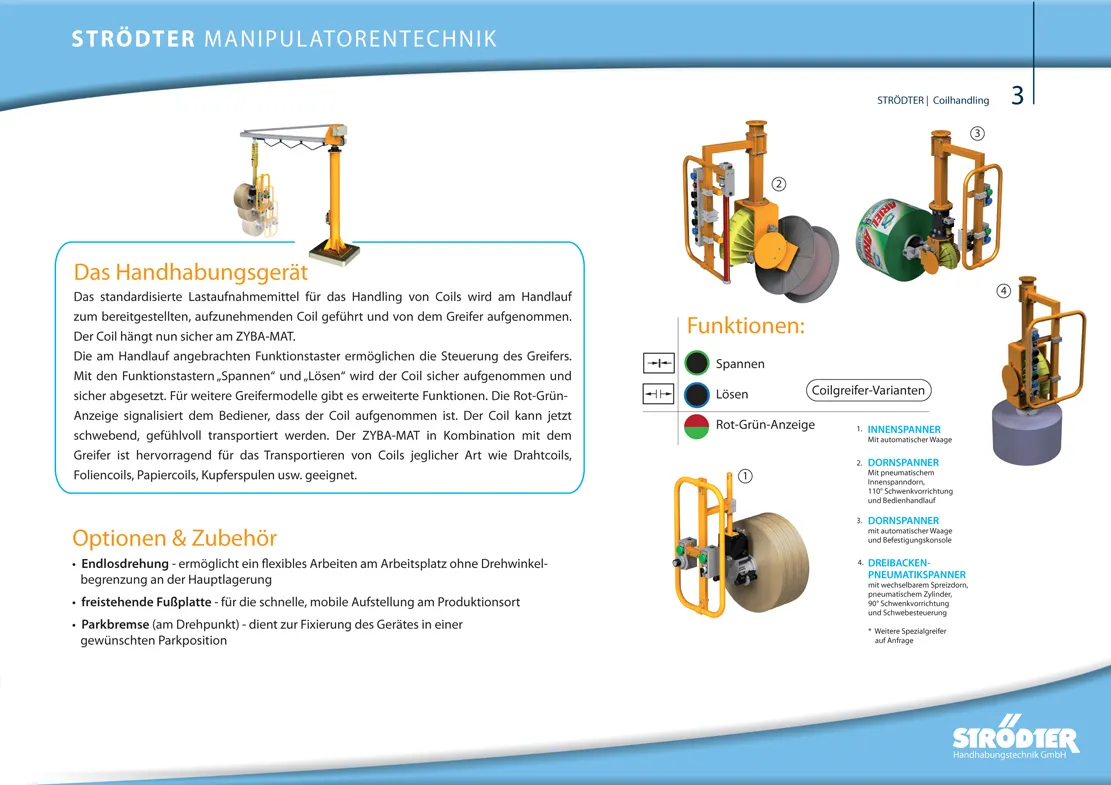

COIL-Handling Seite 3 der STRÖDTER Produktseite

COIL-Handling Seite 4 der STRÖDTER Produktseite

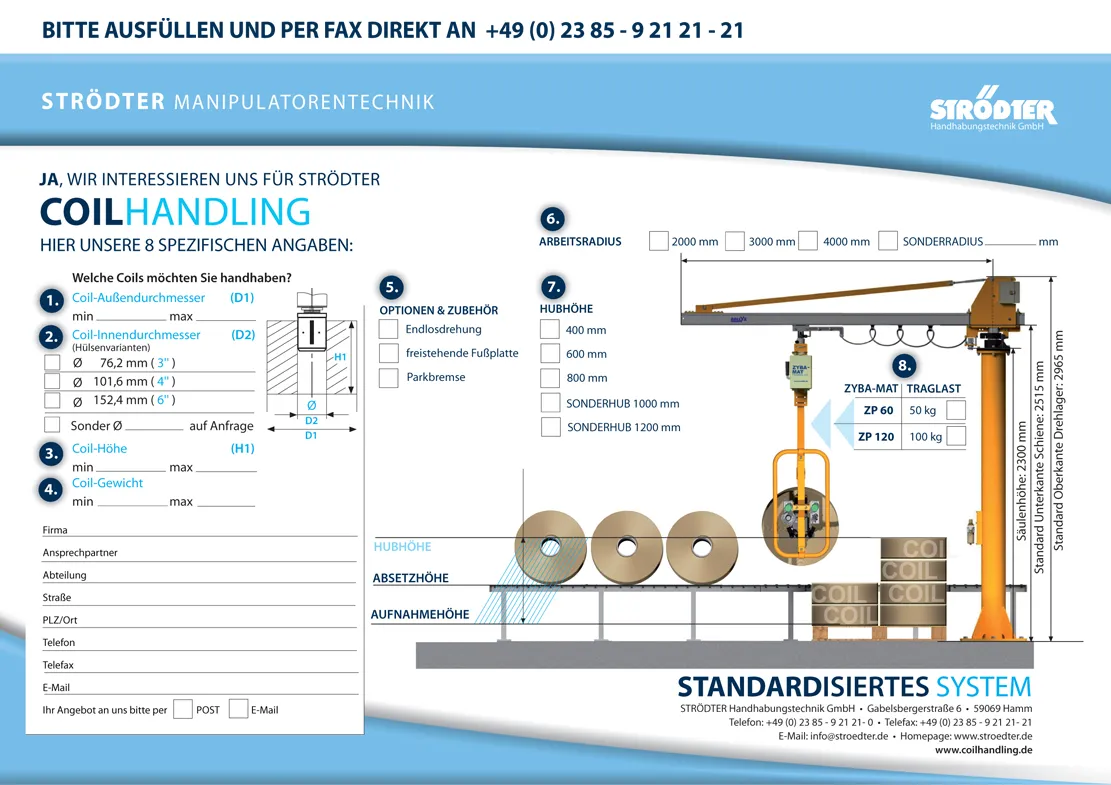

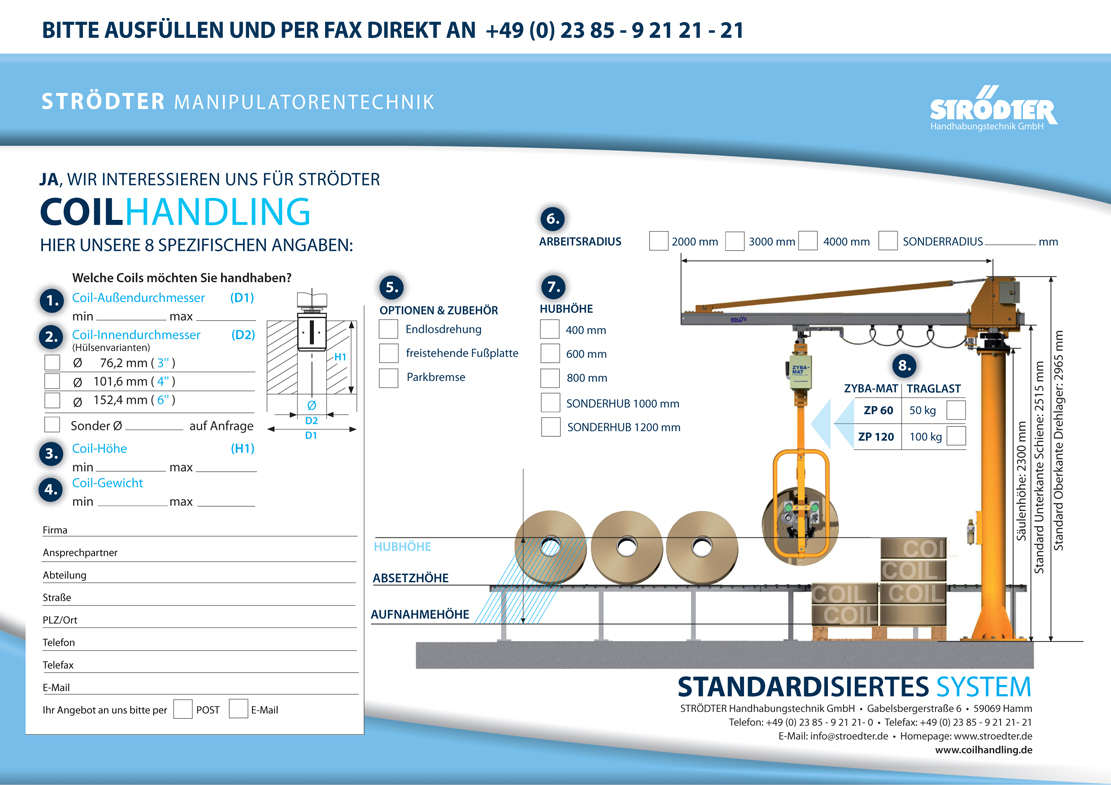

Coilhandling Faxformular der STRÖDTER Produktseite
